사각 박스형 제품의 드로잉 성형성 개선 검토

프로젝트 개요

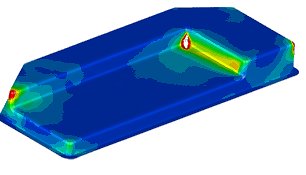

사각 박스 형상의 박판 제품을 대상으로, 고객 제안 공정에 대한 드로잉 성형성을 검토하였습니다. 초기 해석에서는 모서리 및 국부 형상 부위에 변형이 집중되어 파단이 발생할 가능성이 확인되었습니다.

수행 내용

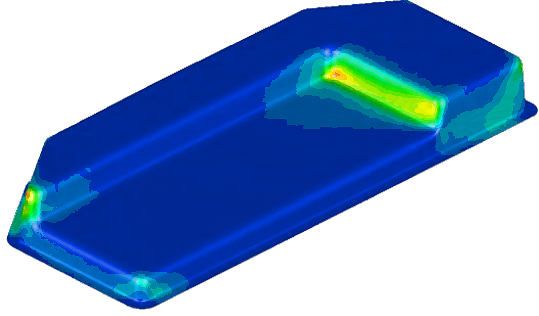

• 기존 공정 해석 결과를 바탕으로, 제품 모서리 R 값과 측벽 구배각 등을 조정하여 소재 유입과 변형 분포를 개선하였습니다. 수정 형상에 대해 단계별 성형해석을 다시 수행해 국부 변형 집중을 완화하고, 파단 위험을 줄일 수 있는 제품 형상 및 성형 방향을 제안했습니다.
