전술용 손전등 분해 역설계
소형 조립제품을 직접 분해하고 측정하여 부품 형상과 작동 구조를 3D 데이터로 재구성하였습니다.
보안상 세부 치수와 고객사 식별 정보는 제외하고, 포트폴리오용으로 일반화하여 표시합니다.
기계·기구설계역설계전술용 손전등3D모델링파라메트릭설계CNC가공품
프로젝트 개요
피카티니 레일에 장착하여 사용하는 전술용 손전등(Tactical Flashlight)을 실물 기반으로 역설계한 사례입니다. 제품을 직접 분해하면서 각 부품의 형상과 치수를 측정하고, 조립 관계와 작동 구조를 확인하여 파라메트릭 방식으로 3D 모델링하였습니다. 특히 전면부를 회전시키면 빛의 초점 범위가 변화하는 구조를 포함하고 있어, 단순한 외형 복제가 아니라 개별 부품의 결합 관계와 작동 원리를 함께 파악하면서 모델링을 진행하였습니다. 제품의 주요 외관 부품은 알루미늄 원통 형상으로 구성되어 있으며, CNC 선반가공을 기반으로 제작된 가공품의 특징을 고려하여 형상을 재구성하였습니다.
수행 내용

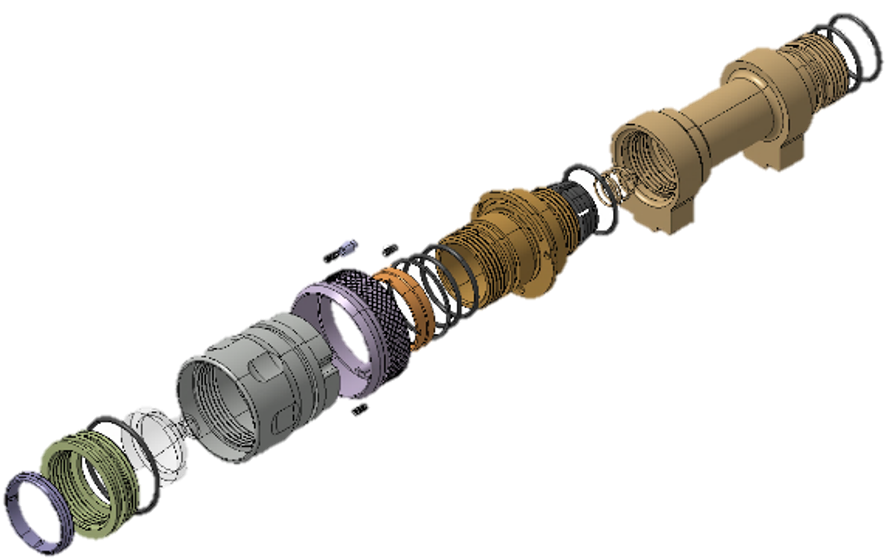

- 실물 제품 분해 및 부품별 구조 확인
- 동영상 및 사진을 활용한 분해 순서와 조립 관계 기록
- 개별 부품의 주요 형상 및 치수 측정
- 측정 데이터를 기반으로 한 부품별 파라메트릭 3D 모델링
- 알루미늄 CNC 선반가공 부품의 형상 및 결합 구조 재구성
- 전면부 회전에 따른 초점 조절 구조 확인

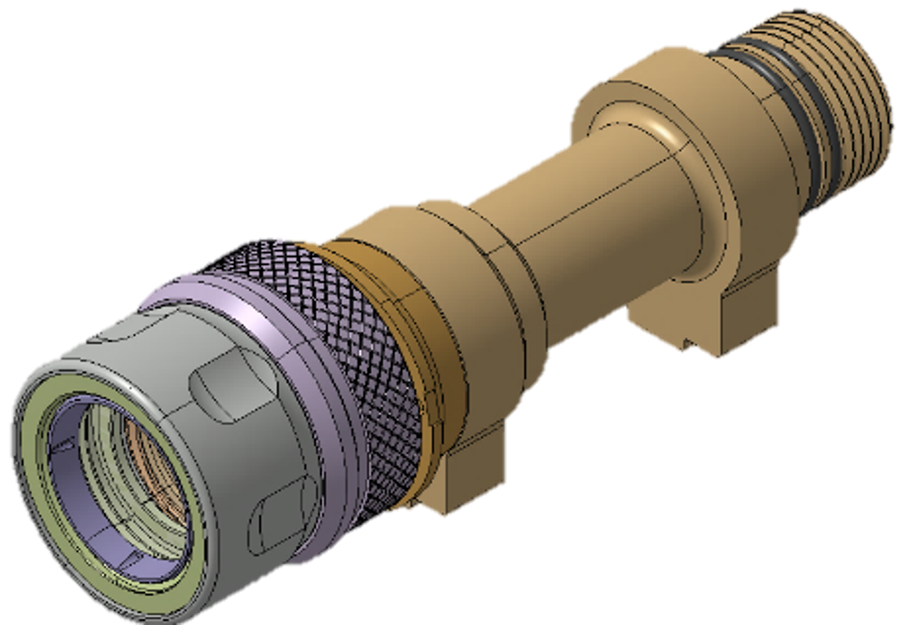

- 개별 부품의 조립 관계를 반영한 전체 3D 어셈블리 구성
