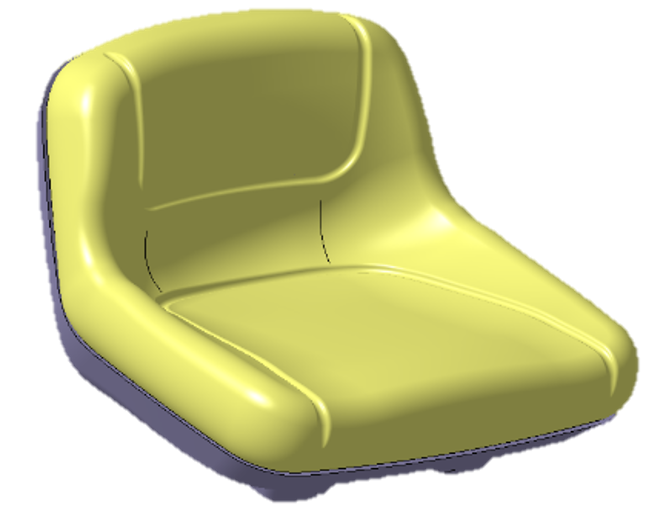

일체형 시트 역설계 및 3D 모델링
변형된 스캔 데이터를 그대로 복제하지 않고, 분해 전 형상을 고려하여 복잡한 시트 곡면을 재구성했습니다.
보안상 세부 치수와 고객사 식별 정보는 제외하고, 포트폴리오용으로 일반화하여 표시합니다.
기계·기구설계역설계3D스캔3D모델링자유곡면파라메트릭설계
프로젝트 개요
대상 제품은 ABS 재질의 뒷면 프레임과 시트 폼이 접착되어 구성된 일체형 시트입니다. 역설계를 위해 접착된 두 부품을 강제로 분해한 후 3D 스캔을 진행하였으나, 분해 과정에서 제품 자체에 변형이 발생하기 때문에 취득된 스캔 데이터를 그대로 설계 형상으로 사용할 수 없는 문제가 있었습니다. 따라서 변형된 스캔 데이터를 기준 형상으로만 활용하고, 분해 전 제품의 전체 형상과 각 부위의 연결 관계를 고려하여 파라메트릭 방식으로 3D 모델을 재구성했습니다. 또한 시트 특성상 연속적인 자유곡면이 많은 제품으로, 단순한 형상 추출뿐 아니라 곡면의 연결성과 전체적인 형상 흐름을 고려한 모델링이 필요한 역설계 작업이었습니다.
수행 내용

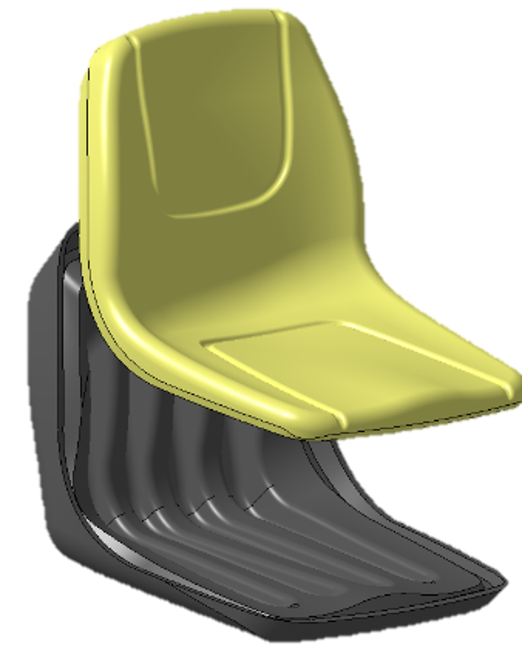

- ABS 뒷면 프레임과 시트 폼으로 구성된 일체형 제품의 구조 및 형상을 검토했습니다.
- 접착된 프레임과 시트 폼을 분해하고 각 부품의 3D 스캔 데이터를 확보했습니다.
- 강제 분해 과정에서 발생한 변형을 확인하고, 스캔 형상을 그대로 제품 형상으로 사용할 수 없는 부위를 검토했습니다.
- 변형된 스캔 데이터와 분해 전 제품 형상을 참고하여 원래 형상을 추정하고 파라메트릭 방식으로 3D 모델을 재구성했습니다.

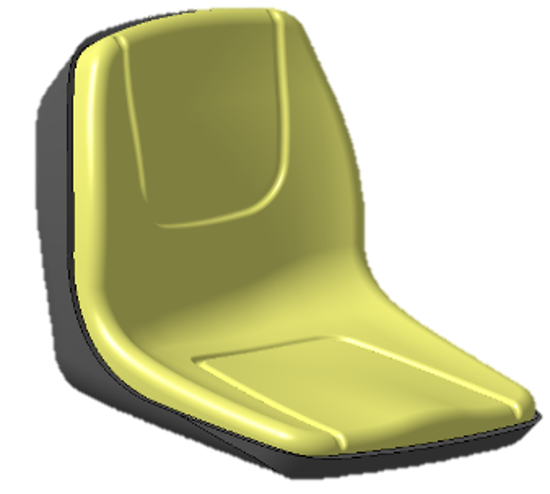

- 시트 외관을 구성하는 복잡한 자유곡면의 연결성과 전체적인 형상 흐름을 고려하여 곡면 모델링을 진행했습니다.
- 단순히 스캔 데이터를 추종하는 방식이 아니라, 제품 변형의 영향을 판단하고 형상을 보정하는 방식으로 역설계를 진행했습니다.
