알루미늄 다이캐스팅 제품 트리밍·피어싱 금형 설계

프로젝트 개요

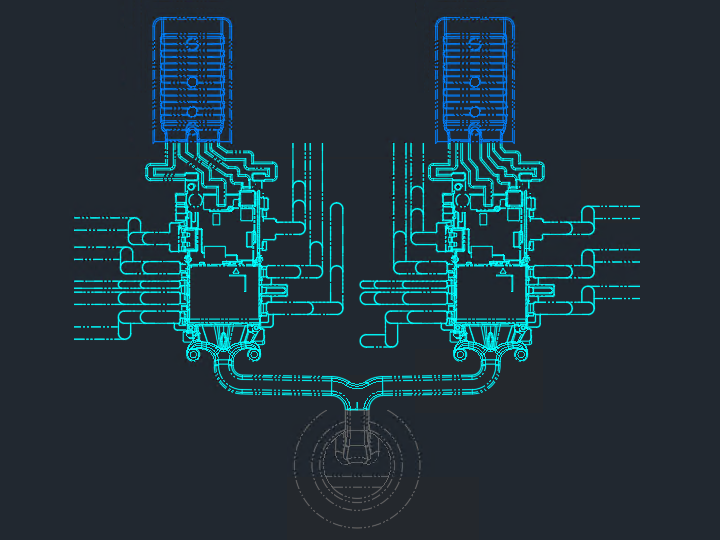

알루미늄 다이캐스팅 금형에서 성형·취출된 제품에는 용탕 유입을 위한 게이트 및 러너 부위가 연결된 상태로 남습니다. 본 프로젝트는 이러한 게이트를 제품 형상에 맞추어 정밀하게 절단하고, 필요한 홀 피어싱 및 제품 지지·교정 기능을 함께 수행할 수 있도록 트리밍 프레스 금형을 설계한 사례입니다. 제품의 기준면과 취약부를 고려하여 위치를 안정적으로 결정하고, 절단 과정에서 제품이 변형되거나 손상되지 않도록 가이드 및 지지 구조를 구성했습니다. 이를 통해 후가공 공정의 품질 편차를 줄이고, 반복 생산에 적합한 작업성을 확보했습니다.

수행 내용

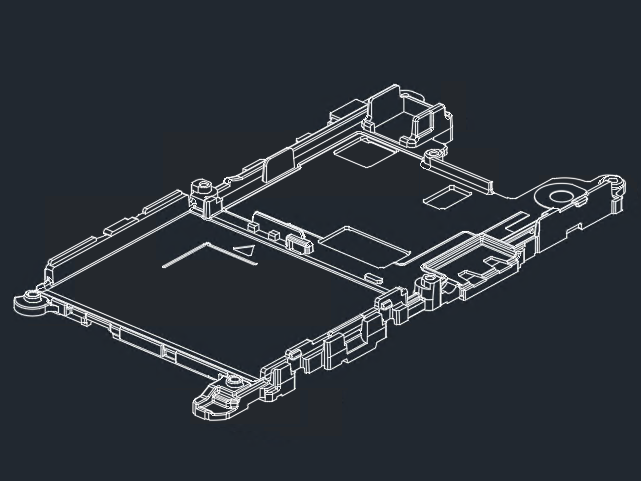

• 알루미늄 다이캐스팅 제품 및 게이트·러너 형상 검토
• 제품 안착 기준 및 위치결정 구조 설계
• 게이트 절단용 트리밍 펀치·다이 설계
• 막힘 홀 및 필요 형상의 피어싱 구조 설계
• 절단 시 제품 변형을 줄이기 위한 지지·가압 구조 검토

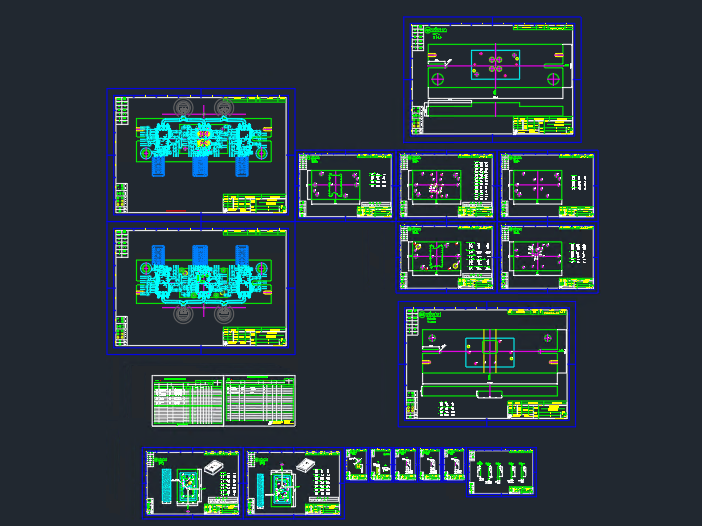

• 금형 조립도, 상·하형 상세도 및 부품도 작성
• 프레스 작업성 및 유지보수를 고려한 금형 구조 구성
