도어 래치 부품 프레스금형 설계
파단 위험 검토와 블랭크 형상 산출을 기반으로 한 5단계 성형 금형 설계
보안상 세부 치수와 고객사 식별 정보는 제외하고, 포트폴리오용으로 일반화하여 표시합니다.
프레스 금형설계도어래치성형성검토블랭크설계단발금형창원프레스금형설계
프로젝트 개요
자동차 도어 래치(Latch) 관련 프레스 부품으로, 제품 형상을 한 번에 성형할 경우 모서리 부위에서 파단이 발생할 위험이 있는 형상입니다. 이에 따라 제품의 성형 가능성과 파단 위험을 사전에 검토하면서 성형 공정을 2단계로 분할하고, 각 공정에 필요한 서로 다른 제품 형상과 금형을 3D 모델링하였습니다. 또한 프로그레시브 방식이 아닌 단발 공정 금형으로 구성되는 제품이므로, 금형 제작에 앞서 최종 제품을 성형하기 위한 블랭크 형상을 가능한 한 근사하게 산출하는 과정이 필요합니다. 산출된 블랭크 형상을 기준으로 블랭킹 금형을 구성하고, 이후 2단계 성형 공정을 통해 최종 제품 형상을 완성하도록 금형을 설계하였습니다.
수행 내용
- 제품 형상과 성형 과정에서 발생할 수 있는 모서리 부위의 파단 위험을 검토하였습니다.
- 한 번에 최종 형상으로 성형하지 않고, 성형 부담을 분산하기 위해 성형 공정을 2단계로 구성하였습니다.

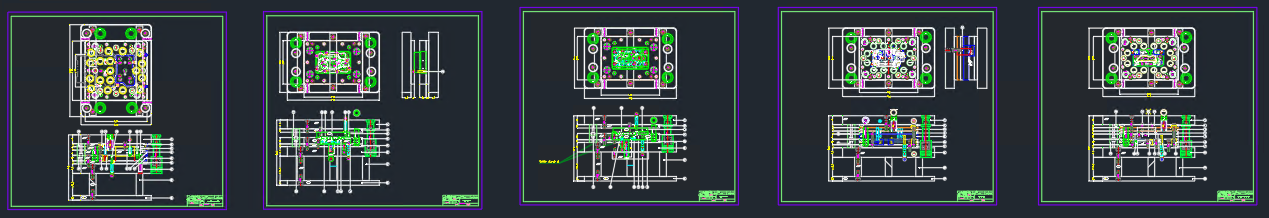

- 각 성형 단계에서 요구되는 중간 제품 형상을 구성하고, 서로 다른 두 공정의 펀치·다이 3D 형상을 모델링하였습니다.
- 단발 금형 제작에 앞서 최종 제품 형상을 기준으로 성형에 필요한 블랭크 형상을 산출하였습니다.
- 산출된 블랭크 형상을 기준으로 블랭킹 금형을 설계하였습니다.

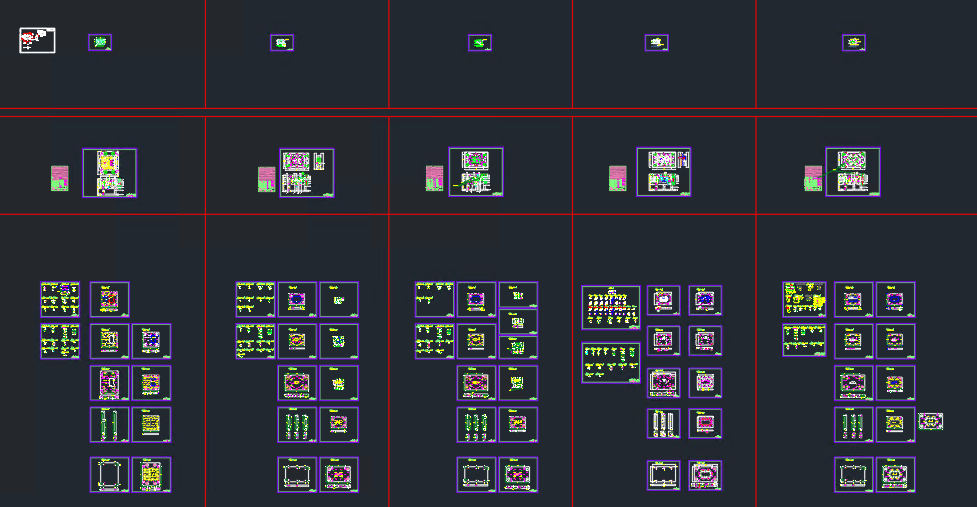

- 블랭킹부터 단계별 성형까지 전체 공정 흐름을 고려하여 각 단발 금형을 구성하였습니다.
