一体型シートのリバースエンジニアリング
変形したスキャンデータから、分解前の形状を考慮して複雑なシート曲面を再構築しました。
機密保持のため、詳細寸法およびお客様を特定できる情報は掲載していません。
機械・機構設計リバースエンジニアリング3Dスキャン3Dモデリング自由曲面パラメトリック設計
プロジェクト概要

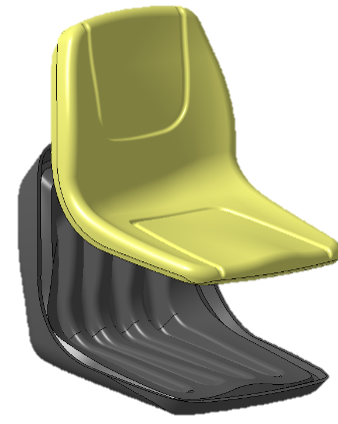

対象は、ABS製のバックフレームにシートフォームを接着した一体型シートです。リバースエンジニアリングのため接着部を分解して3Dスキャンを行いましたが、強制的な分解によって製品自体に変形が生じるため、取得したスキャンデータをそのまま設計形状として使用することはできませんでした。 そのため、スキャンデータの変形状態を確認しながら、分解前の製品形状を考慮してパラメトリックに3Dモデルを再構築しました。また、シート特有の連続した自由曲面で構成されているため、形状のつながりを考慮した曲面モデリングが重要となるリバースエンジニアリングでした。
実施内容
- ABS製バックフレームとシートフォームで構成された一体型シートを分解し、各部の3Dスキャンを実施しました.
- 接着部の強制分解によって発生した変形を確認し、スキャンデータをそのまま製品形状として使用できない部分を検討しました.

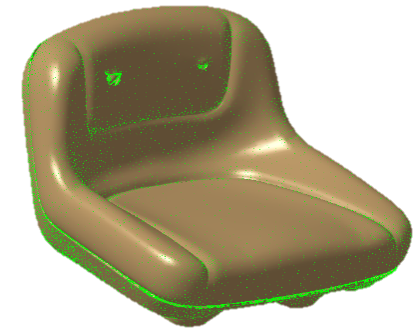

- 変形したスキャン形状と分解前の製品形状を考慮し、元の形状を推定しながらパラメトリックに3Dモデルを再構築しました.

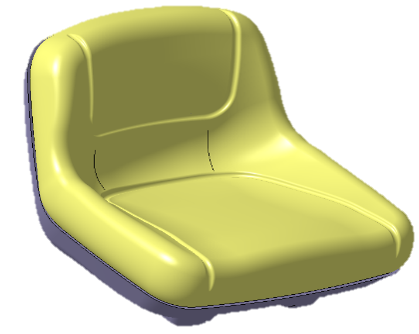

- シート外観を構成する複雑な自由曲面について、面のつながりと全体形状を確認しながら曲面モデリングを行いました.
- スキャンデータの単純なトレースではなく、変形の影響を考慮した形状補正を含めてリバースエンジニアリングを行いました.
