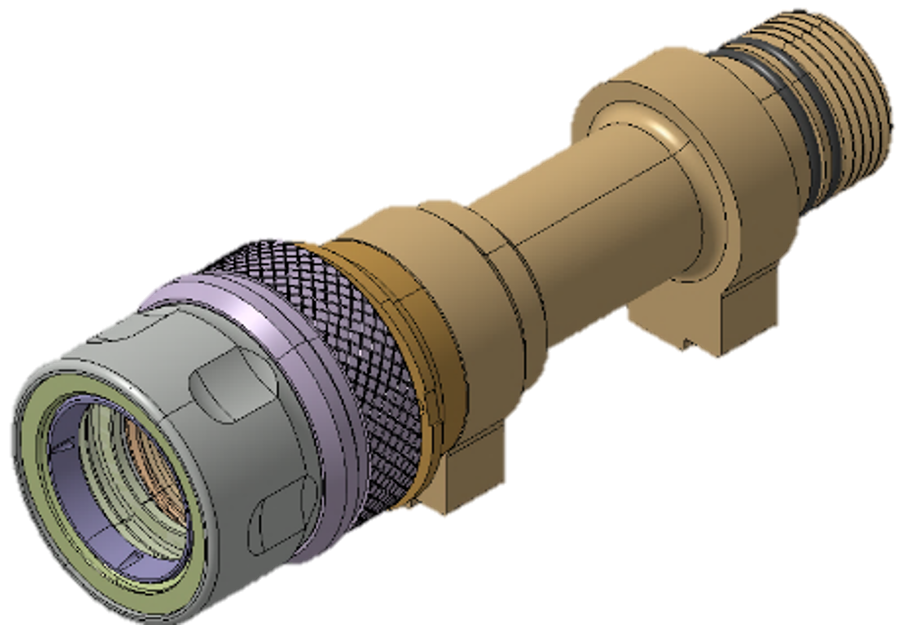

タクティカルフラッシュライトのリバースエンジニアリング
小型の組立製品を実際に分解・測定し、部品形状と作動構造を3Dデータとして再構築しました。
機密保持のため、詳細寸法およびお客様を特定できる情報は掲載していません。
機械・機構設計リバースエンジニアリングタクティカルフラッシュライト3Dモデリングパラメトリック設計CNC加工
プロジェクト概要
ピカティニーレールに装着して使用するタクティカルフラッシュライト（Tactical Flashlight）を、実物からリバースエンジニアリングした事例です。 製品を実際に分解しながら各部品の形状と寸法を測定し、組立関係と作動構造を確認したうえで、パラメトリック方式による3Dモデリングを行いました。 この製品は前部を回転させることで光の照射範囲を絞ったり広げたりするフォーカス調整機構を備えています。そのため、単純に外形を再現するだけではなく、各部品の結合関係と作動構造を確認しながらモデルを構築しました。 また、主要な外装部品はアルミニウム製の円筒形状で、主にCNC旋盤加工によって製作された部品でした。実際の加工形状を考慮しながら、各部品と製品全体の構造を3Dデータとして再構築しました。
実施内容
- 実物製品の分解および部品構造の確認
- 動画・写真による分解手順と組立関係の記録
- 各部品の主要形状および寸法測定
- 測定データに基づく部品単位のパラメトリック3Dモデリング
- アルミニウム製CNC旋盤加工部品の形状および結合構造の再構築
- 前部の回転によるフォーカス調整機構の確認

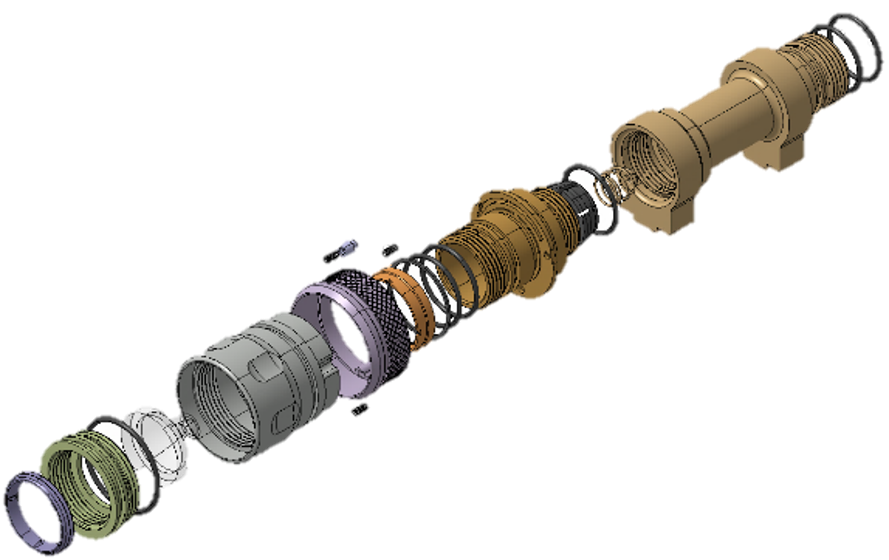

- 各部品の組立関係を反映した3Dアセンブリの構築
