アルミダイカスト製品用 トリミング・ピアシング金型設計

プロジェクト概要

アルミダイカスト金型で成形・取り出しされた製品には、溶湯を流し込むためのゲートおよびランナー部が接続された状態で残ります。 本プロジェクトでは、製品形状に合わせてこれらのゲートを精密に切断し、必要な穴のピアシング加工、ならびに製品の支持・矯正機能を一体で実施できるトリミング用プレス金型を設計しました。 製品の基準面や変形しやすい箇所を考慮して、安定した位置決めが可能な構造を計画しました。 また、切断時に製品が変形・損傷しないよう、ガイド機構および支持構造を設計しています。 これにより、後加工工程での品質ばらつきを抑え、量産に適した作業性を確保しました。

実施内容

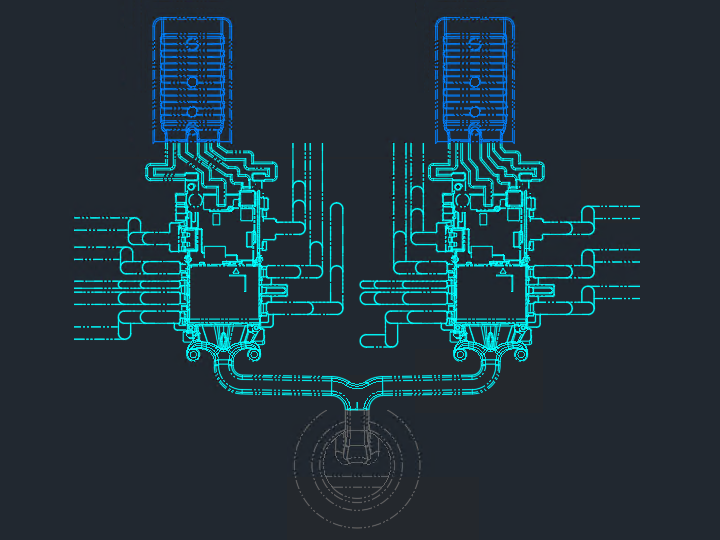

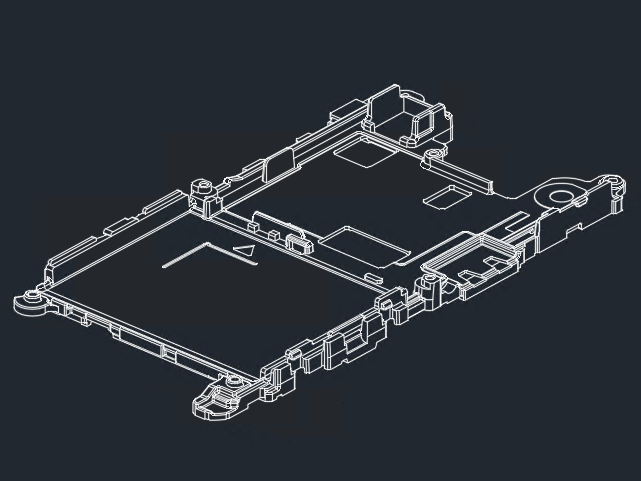

• アルミダイカスト製品、ゲートおよびランナー形状の確認・検討
• 製品の据付基準および位置決め構造の設計
• ゲート切断用トリミングパンチ・ダイの設計
• 未加工穴および必要形状に対応したピアシング構造の設計
• 切断時の製品変形を抑える支持・加圧構造の検討

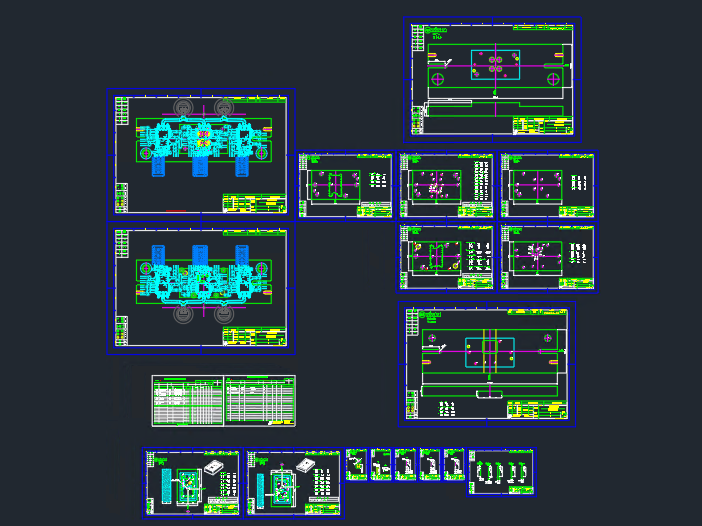

• 金型組立図、上型・下型詳細図および部品図の作成
• プレス作業性と保守性を考慮した金型構造の構成
