プレス部品の板厚変化成形解析と金型レイアウト検討

板厚減少率および成形安全性評価結果

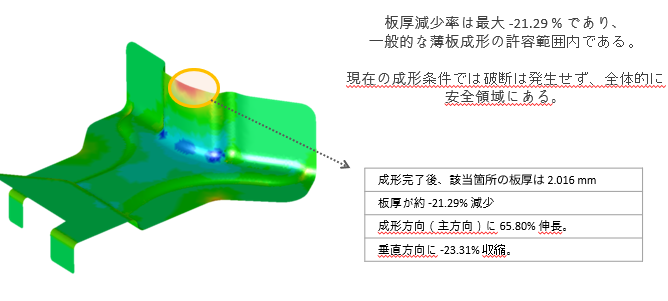

本図は、プレス成形後の板厚変化解析結果を示しています。
最大板厚減少率は -21.29％ であり、一般的な薄板成形の許容範囲内にあります。
現在の成形条件では破断は発生せず、全体的に安全領域にあります。
該当箇所の成形後板厚は 2.016 mm、主成形方向に 65.80％ 伸長、垂直方向に 23.31％ 収縮 しています。
この結果を基に、実際の金型レイアウト設計を行い、成形性および品質の最適化を図ります。
